BIM技术提升机电安装的精度与效率

一、传统放样：机电安装的 “迷路困境”

“管线碰撞要返工”“标高偏差装不上”“测量数据对不上”—— 这些机电安装中的高频问题，根源都藏在传统施工放样的 “粗放模式” 里。

根据《工程测量规范》GB 50026-2025 标准，传统人工放样依赖水准仪、拉线测距，平面位置允许偏差达 ±10mm，标高偏差更是在 - 10～+20mm 之间。更隐蔽的是人为误差：识图偏差、坐标换算错误、环境干扰导致的累计误差，往往要到管线对接时才暴露，最终造成 15% 以上的返工率和工期延误。

某地铁改造项目曾遇到典型问题：传统放样的风管与新设电缆桥架 “打架”，不得不凿墙调整，单工序返工耗时 3 天，额外成本超 10 万元。这种 “摸着石头过河” 的施工方式，就像没有导航的长途旅行，不仅容易走弯路，更可能偏离目的地。

二、数字化放样：给机电安装装 “智能导航”

数字化施工的核心突破，在于将 BIM 模型、激光测量等技术整合为 “设计 - 施工” 的导航系统，实现从 “经验放样” 到 “数据导航” 的质变：

1. 导航核心：BIM 模型 + 高精度设备

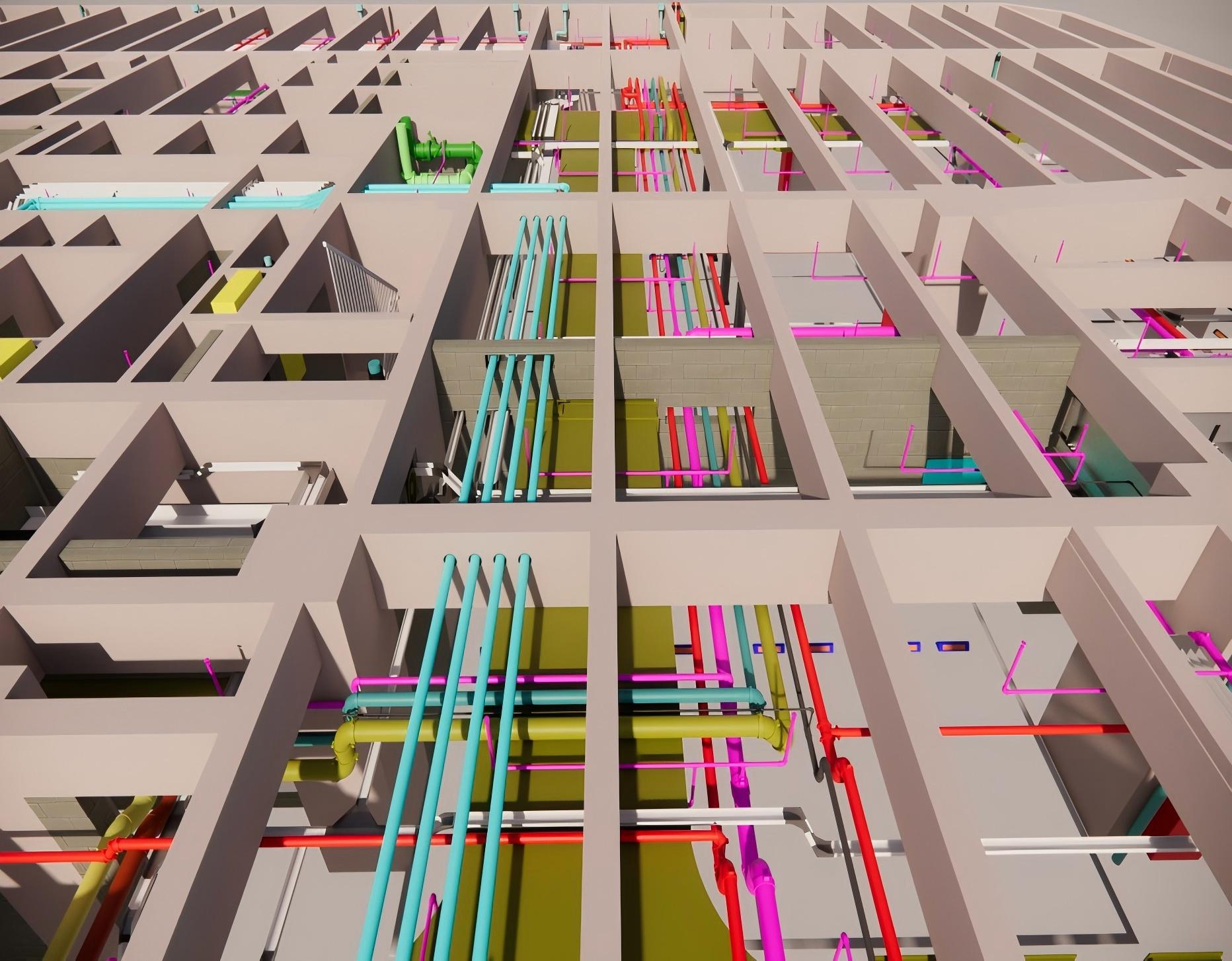

电子地图（BIM 模型）：将二维图纸转化为三维数字模型，提前完成管线碰撞检测、最优路径规划，就像导航 APP 的离线地图，确保施工 “路线” 无偏差。

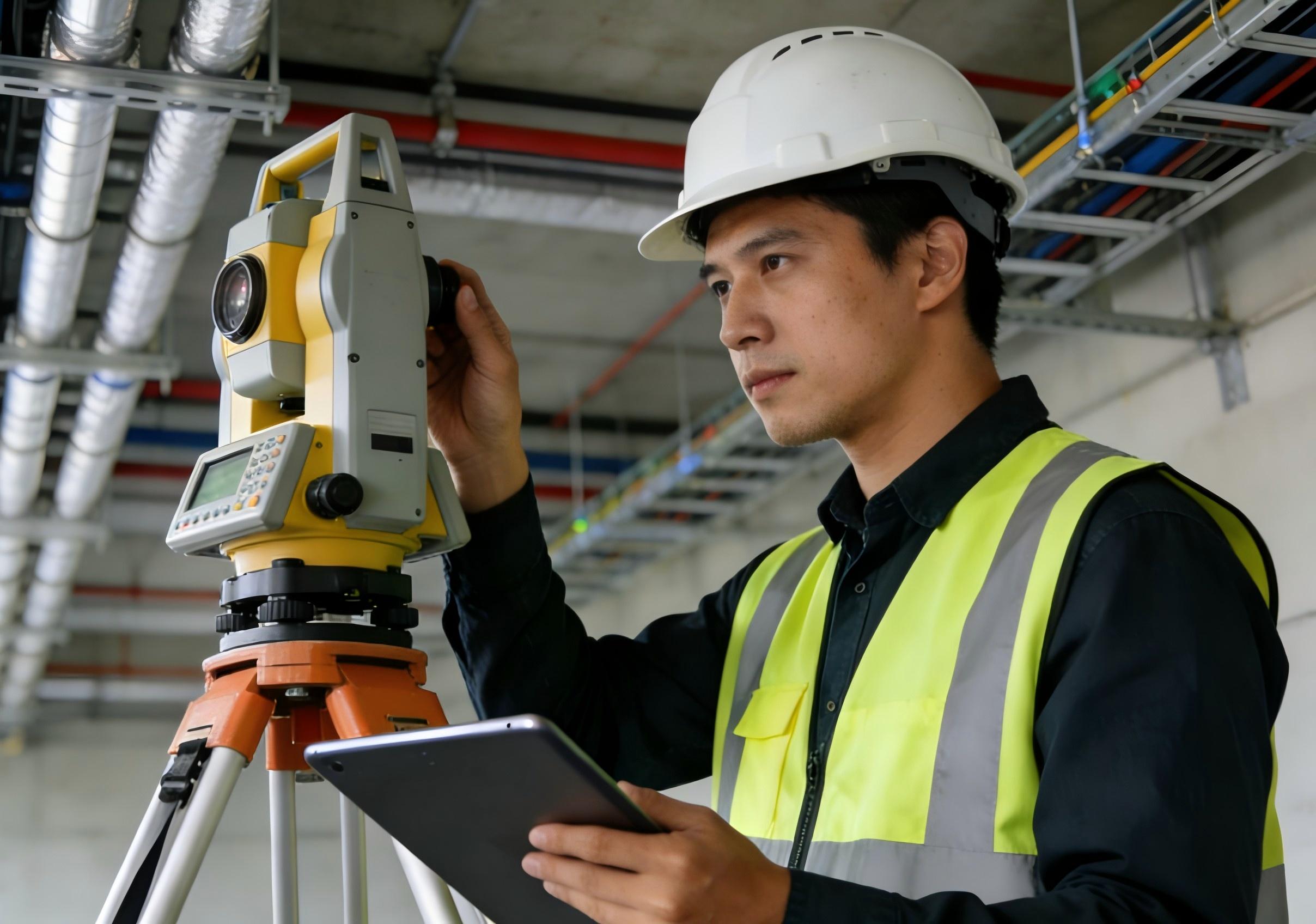

定位终端（测量设备）：全站仪（测角精度≤1″）、RTK 设备（平面精度 ±2cm）、激光放样仪等，接收模型坐标后精准投射现场点位，误差控制在 ±2～5mm 以内。

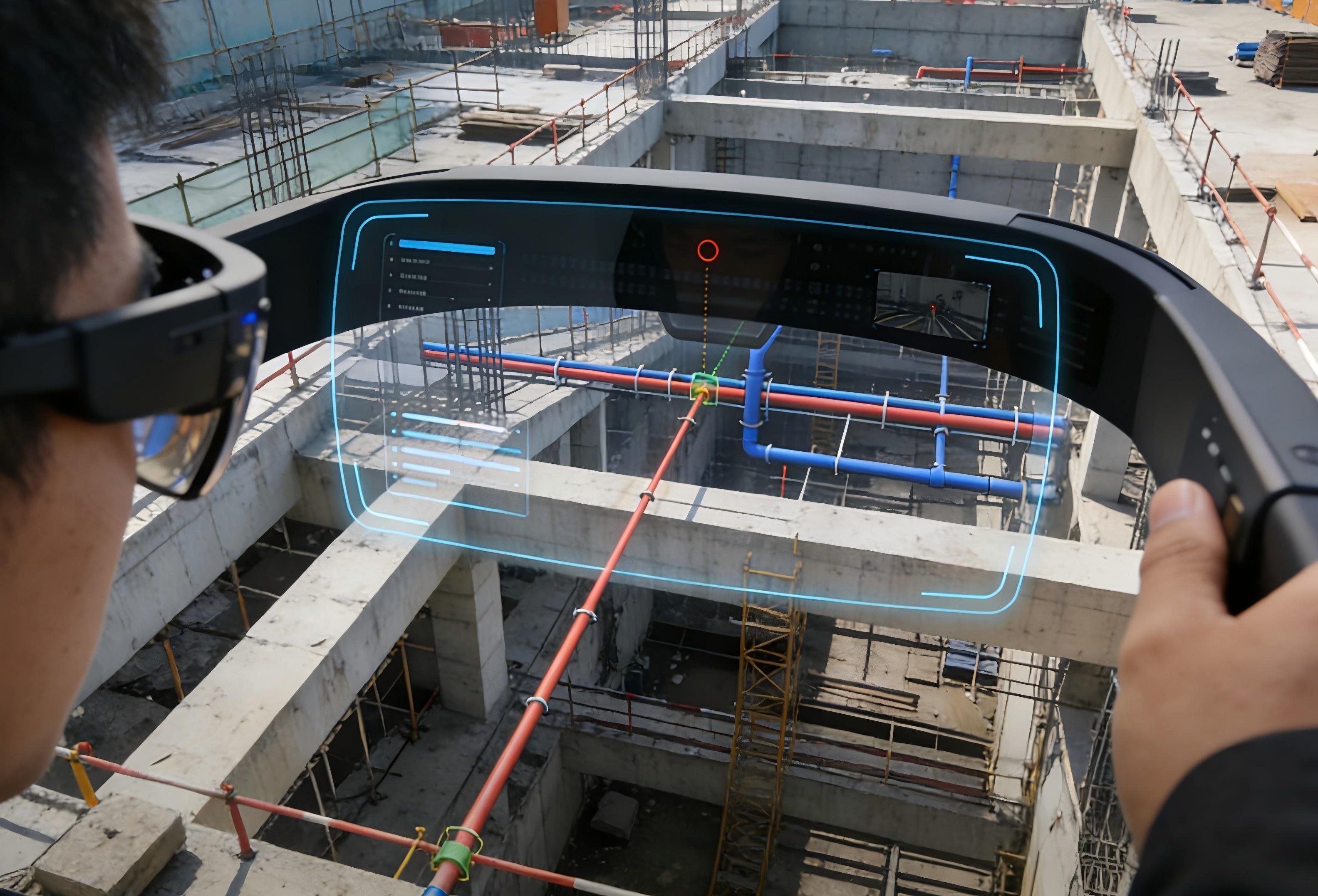

实时导航（AR 技术）：通过 AR 眼镜或移动终端，将虚拟管线叠加在真实场景中，施工人员 “所见即所得”，如同导航实时指引方向。

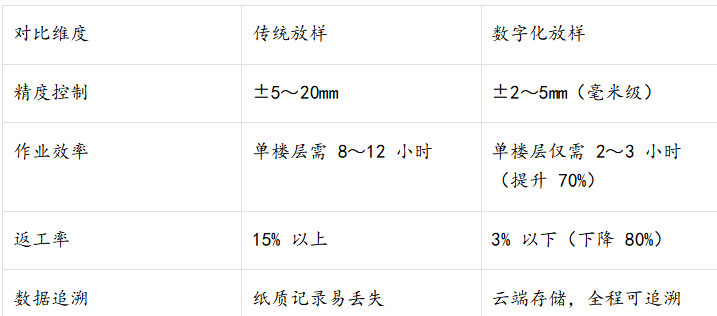

2. 导航优势：三大维度颠覆传统施工

数据印证：黄河设计院智能放样装备在古贤水利枢纽应用中，水平误差＜3cm，高程误差＜5cm，较传统方法效率提升 3 倍；某 300 米超高层项目采用 BIM + 全站仪放样，每层施工提前 2 天，无任何返工记录。

三、实战案例：“导航式” 施工的落地成效

案例 1：超高层办公楼机电预埋

项目难点：300 米高度导致标高传递误差累积，管线密集易碰撞

解决方案：Revit 建模 +全站仪，自动生成预埋点坐标

实施效果：预留预埋返工率下降 60%，节省工期 15 天，单平米成本降低 80 元

案例 2：北京地铁改造管线优化

项目难点：既有建筑空间受限，传统放样易与原有管线冲突

解决方案：BIM 碰撞检测 + 中海达 V2 RTK（AR 实景放样）

实施效果：规避 12 处重大管线冲突，放样精度达 ±1.5mm，验收一次通过率 100%

案例 3：工业厂房设备安装

项目难点：冷水机组、UPS 电源柜安装精度要求 ±2mm

解决方案：BIM 模型 + 激光跟踪仪，毫米级就位

实施效果：设备安装一次合格率从 75% 提升至 98%，调试周期缩短 40%

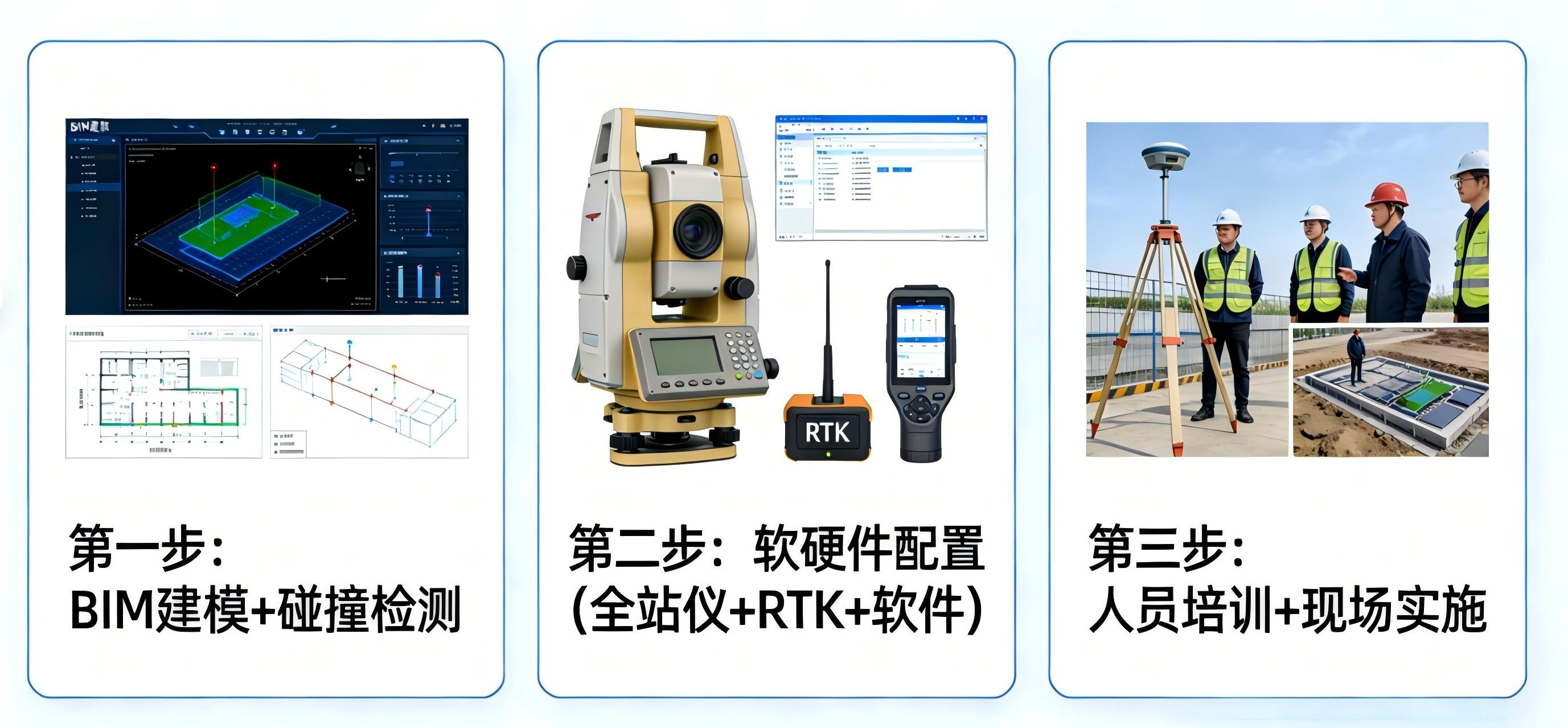

四、落地指南：三步开启 “导航式” 施工

1. 前期准备：搭建 “数字地图”

统一 BIM 建模标准（族库命名、单位制、图层分类），组织设计、施工、监理三方评审

提前导入模型进行碰撞检测，优化管线排布路径

2. 软硬件选型：匹配 “导航装备”

设备推荐：全站仪（精度≥Ⅱ 级）、RTK 设备（平面精度≤±8mm）、AR 放样终端

软件选型：Revit（建模）+ Trimble Access（放样）+ BIM 360（协同）

3. 人员培训：掌握 “导航技能”

重点培训坐标系转换、设备操作、异常处理，建议开展 2 周实操训练

建立案例库，积累复杂场景（高空、异形结构）放样经验

五、行业趋势：数字化放样的未来方向

随着 “十四五” 数字建造政策推进，机电施工放样正朝着三大方向升级：

1. AI 智能规划：通过机器学习预测潜在冲突，自动推荐最优放样顺序

2. 云原生协同：SaaS 模式降低中小企业使用门槛，实现跨地域数据共享

3. 物联网联动：传感器实时监测施工偏差，动态调整放样参数
