零基础读懂电气施工图——从符号到现场

一、为什么要看懂电气施工图？

1.施工图的“语言”属性：工程通用沟通桥梁

·通用语言：电气施工图是工程各方的通用语言，连接设计师、施工员、项目经理与监理，确保信息精准传递。

·施工依据：它是施工的指令，从材料采购到管线敷设、设备安装，所有环节都需严格按图执行，保障施工质量。

·验收标准：施工图是项目验收的核心依据，后期维护也依赖它，其准确性直接关系到工程的合规性与安全性。

2.看不懂图纸的代价：返工、隐患与工期延误

·成本超支:因误读符号导致管线返工、材料报废，成本瞬间攀升，给项目带来不必要的经济损失。

·安全隐患：因忽略回路容量而错配电缆，可能埋下跳闸甚至火灾隐患，严重威胁人员与设备安全。

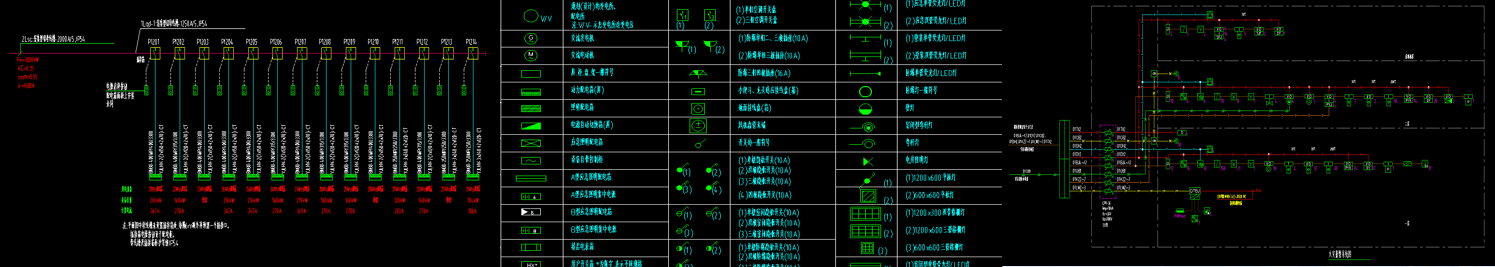

二、电气符号“字母表”——图形篇

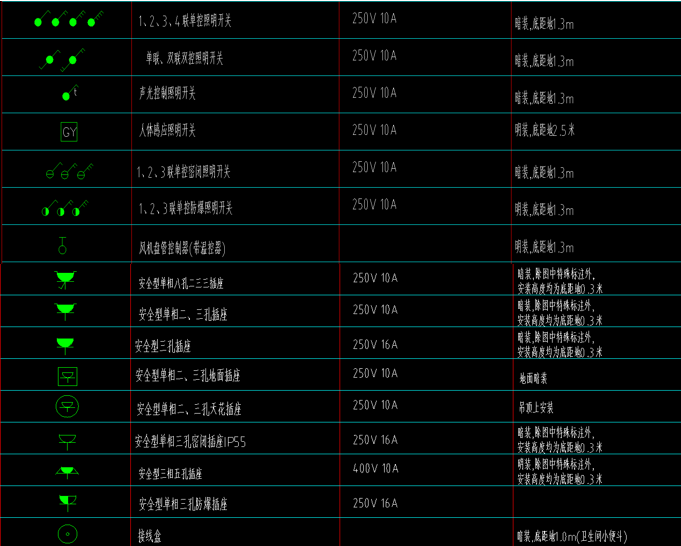

1.基础元件符号：开关、灯具、插座、配电箱速记

·开关符号：单控、双控、多控开关符号各异，识别它们能快速理解电路控制逻辑，避免误接线。

·灯具与插座：熟悉吸顶灯、筒灯、壁灯符号及插座类型，能精准定位设备，确保施工符合设计要求。

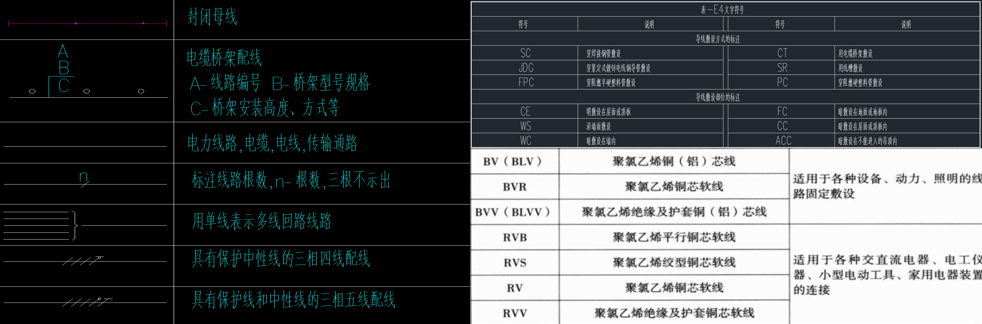

2.线缆与管线符号：导线根数与敷设代码解码

·导线根数：导线根数标注明确线路复杂度，如“3”表示3根线，直接影响材料采购与施工规划。

·线管敷设：SC、MT、PC等敷设方式标注，指导线管安装工艺，确保施工规范与安全。

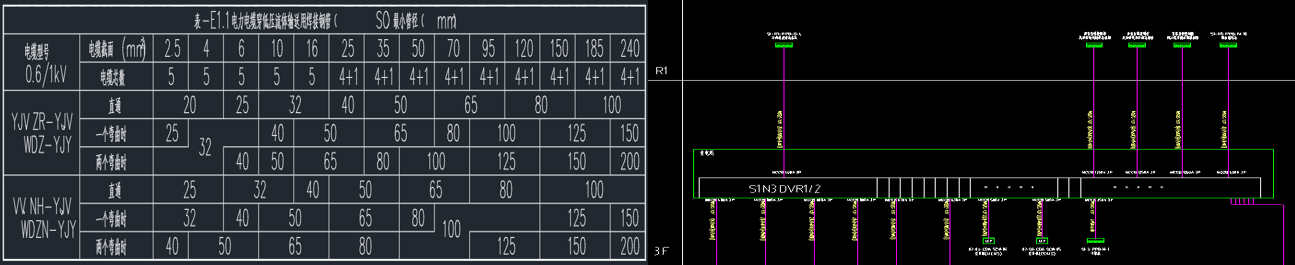

·电缆型号：YJV-0.6/1kV等电缆型号标注，涵盖电压、绝缘等信息，是选型与施工的关键依据。

三、电气符号“字母表”——文字篇

1.设备标注代码：灯具、开关、配电箱的“***”

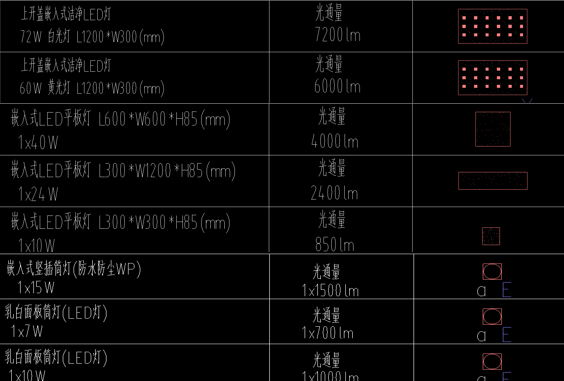

·灯具标注：灯具标注如18-YG2-2 2x36W T CS，涵盖安装数量、型号、功率、方式等信息，是施工选型的直接依据。

·开关插座：开关插座代号如WS5，明确功能与用途，帮助施工人员快速识别设备特性。

·配电箱:配电箱编号如AL1、ALE等，指示功能分区，确保配电系统清晰有序。

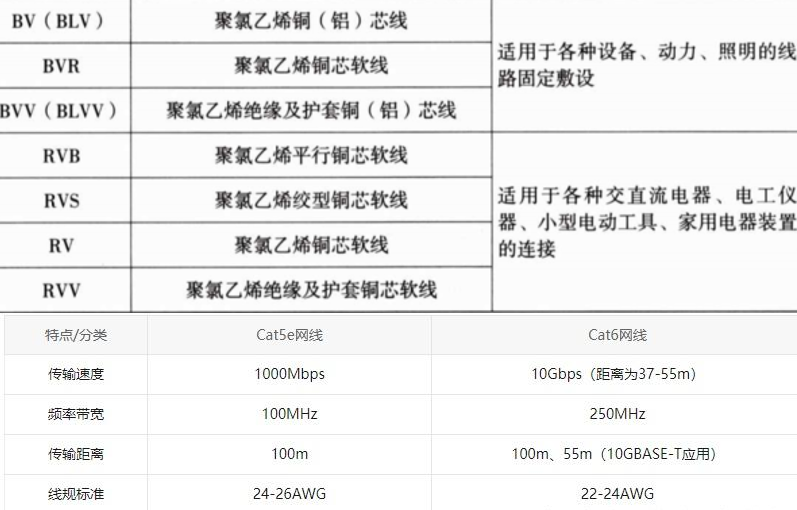

2.常用线缆型号速查：BV、YJV、CAT6差异与应用

·线缆型号：BV、BVR、RVV等线缆型号，区分硬线、软线、护套线，适用于不同场景，确保选型准确。

·网络线缆：CAT5e与CAT6网线，带宽与速率不同，适用于不同网络需求，指导弱电布线选型。

四、施工图“语法”解析

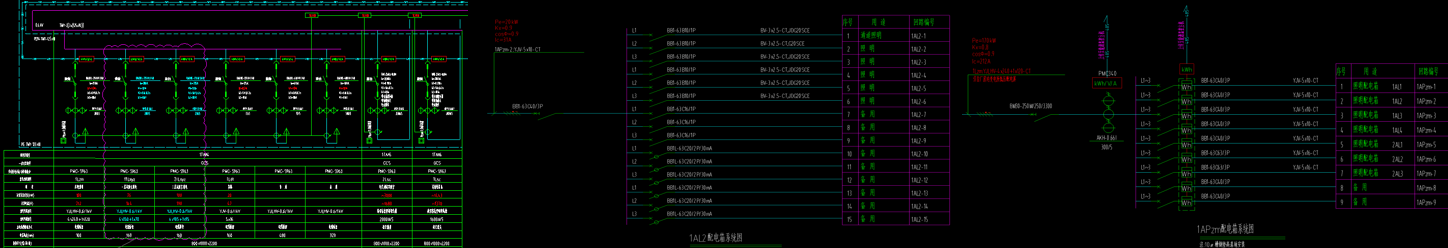

1.电气系统图：回路骨架与配电逻辑总览

·系统图作用：系统图呈现整个配电体系，通过树状结构清晰展示各级配电箱的供电关系，是理解电路逻辑的关键。

·关键信息：进线总容量、断路器型号、回路编号、导线规格、负载计算等信息，是评估回路安全与容量的基础。

·逻辑坐标：掌握系统图，可在头脑中搭建电能流向地图，为平面图定位提供逻辑坐标，避免容量误判。

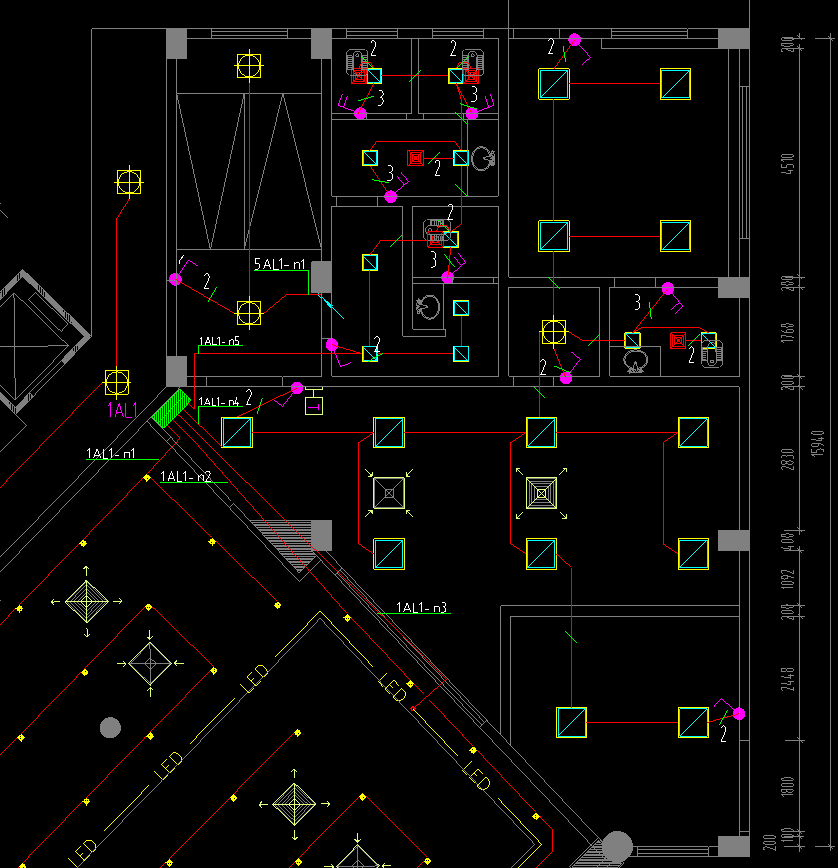

2.电气平面图：设备定位与管线走向施工指南

·平面图作用：平面图指导现场施工，明确设备具体位置与管线走向，是施工放线、预埋、开孔的直接依据。

·施工细节：安装高度、敷设方式标注影响施工工序，确保管线走向与建筑结构协调，提高施工效率。

3.系统图+平面图对照：用回路编号打通任督二脉

·对照技巧：通过回路编号将系统图与平面图对照，实现容量、路径、位置三位一体验证，提升读图效率与准确性。

五、实战演练：从图纸到现场

1.办公室照明回路案例：四步还原现场走线

·在系统图确认照明回路WL1的断路器型号与导线规格，为后续施工提供基础数据。

·在平面图标记所有由WL1供电的灯具位置，明确施工目标。

·勾勒线管走向，从配电箱到灯具，确保施工路径清晰。

·对比现场照片，验证图纸与实物一致性，确保施工无误。

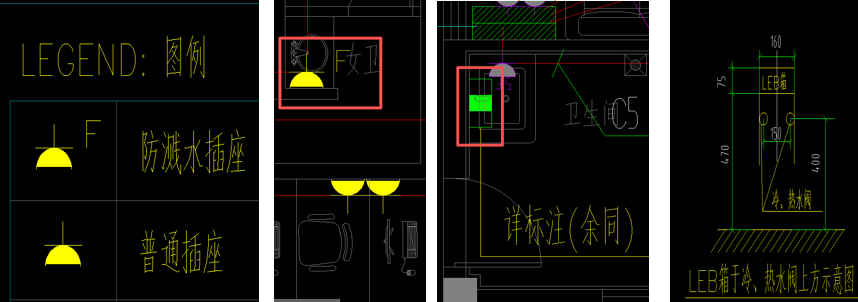

2. 卫生间插座回路案例：防水与等电位细节

·防水插座：识别防水插座符号，确保潮湿环境用电安全，避免因符号误读导致隐患。

·等电位联结：理解局部等电位联结线LEB走向，保障卫生间等特殊场所电气安全。

·漏电保护：确认插座回路漏电保护设置，如30mA漏电保护，确保用电安全。

六. 常见误区与避坑指南

1.三大误区复盘：平面图至上、图例忽略、标注漏看

·平面图至上：仅看平面图易导致回路超载，忽视系统图容量信息，埋下安全隐患。

·图例忽略：跳过图例可能误读自定义符号，影响施工准确性。

·标注漏看：忽视敷设方式与安装高度标注，易导致线管裸露、设备位置冲突等问题。

2.避坑指南：建立系统对照、图例优先、现场复核习惯

·工作习惯：养成系统图与平面图对照、先看图例、现场复核的习惯，能有效提升施工质量与效率。

七．总结与资源推荐

1.核心要点回顾：符号—系统—对照三维记忆法

·符号基础：符号是电气施工图的基础，快速识别设备是读图第一步。

·系统核心：系统图是理解配电逻辑的关键，掌握它能搭建电能流向地图。

·对照关键：将系统图、平面图与现场实际结合，确保施工准确无误。

2.国家标准与规范速查：09DX001与GB50303应用指引

3.在线工具与社群：符号查询、论坛答疑、持续进阶

·符号查询：在线符号查询工具支持快速检索，提高识图效率。

·论坛答疑：优质论坛与公众号提供专家答疑，解决识图难题。

·持续学习：继续教育平台上线进阶课程，助力职业发展。
